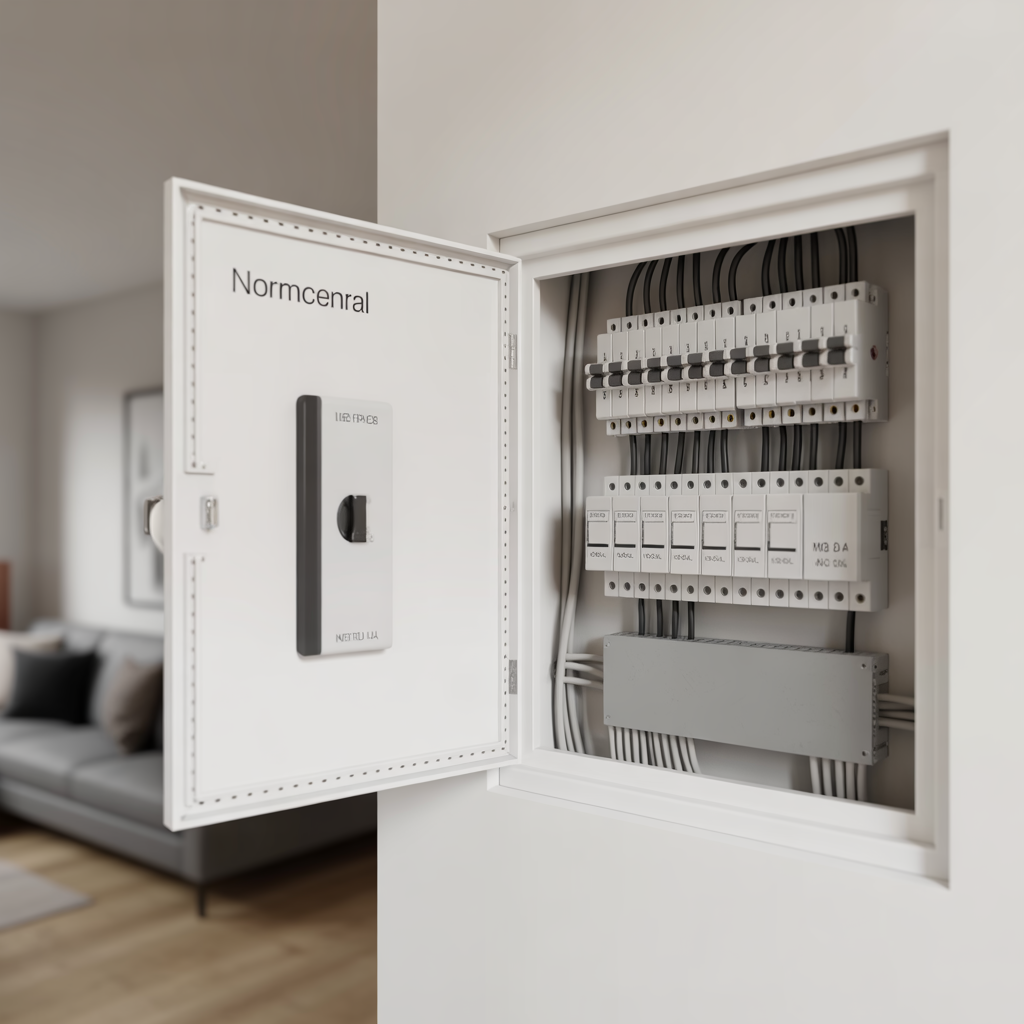

Uppdraget genomfördes i Skarpnäcks Gård där vi bytte ut en åldrad proppcentral mot en ny normcentral med jordfelsbrytare och automatsäkringar. Arbetet inleddes med statuskontroll av anläggningen, genomgång av belastningar och fördelning mellan faser samt kontroll av huvudledning och skyddsutjämning. Vi planerade ny gruppindelning med hänsyn till selektivitet och utlösningsvillkor, och samordnade ett tidsatt strömavbrott så att bostaden var utan el så kort tid som möjligt.
Efter frånkoppling och kontroll av spänningslös anläggning demonterades den gamla centralen och montageunderlaget anpassades för den nya. Matningen dimensionerades utifrån kortslutningsnivå och strömvärden, och vi installerade huvudbrytare, jordfelsbrytare typ A 30 mA för allmänna grupper samt automatsäkringar med lämplig karakteristik för respektive last. Befintliga gruppledningar märktes upp och anslöts, och där det krävdes kompletterades med ledare i rör enligt gällande praxis. Alla anslutningar drogs med korrekt moment enligt tillverkarens anvisningar, genomföringar tätades och ledningsdragningen ordnades för god överskådlighet och ventilation i kapslingen.
Som del av vår egenkontroll provades anläggningen enligt SS 436 40 00: isolationstest, mätning av skyddsledarens kontinuitet och jordfelslingans impedans samt verifiering av utlösningstider och utlösningsström för jordfelsbrytare. Vi funktionstestade belysning, uttag och fasta anslutna apparater, och säkerställde att utlösningsvillkor uppfylldes på samtliga grupper. Därefter togs en uppdaterad gruppförteckning fram med tydlig märkning i centralen, fotodokumentation och mätprotokoll överlämnades, och vi gick igenom handhavande och periodisk provning av jordfelsbrytare med kunden. Avslutningsvis städades arbetsplatsen och den gamla utrustningen togs om hand för korrekt återvinning.
Planerar du en nyinstallation eller uppgradering av elcentral med jordfelsbrytare och automatsäkringar, hör av dig så återkommer vi med ett genomtänkt upplägg för just din anläggning.
